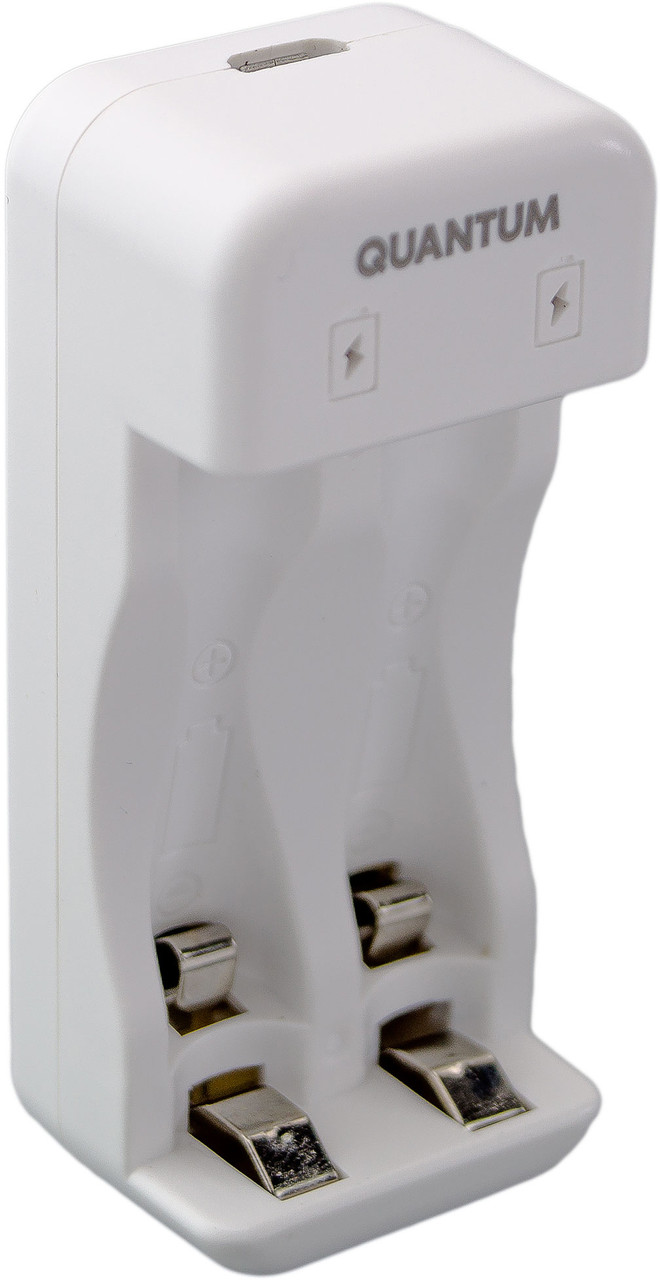

Зарядное устройство для аккумулятов AA/AAA Quantum QM-BC1020 (Ni-MH/Ni-CD 1.2V, 2-slot, USB). White

Зарядний пристрій Quantum QM-BC1020 використовує безпечну напругу постійного струму 5В, для зарядки 1.2В Ni-MH/Ni-CD акумуляторних батарей. Зарядний пристрій M-BC1020 має вбудовану розумну інтегральну схему, контролер MCU, яка може ефективно захищати акумулятор від перезаряджання та короткого замикання за допомогою функції інтелектуального відключення.

Напруга заряджання становить 1.42 В постійного струму, а режим заряджання – високий і низький рівень заряджання, тобто імпульсне заряджання. Контролер постійно аналізує рівень заряду та стан акумулятора, для вибору оптимального струму заряду, а після повного наповнення ємності переводить пристрій в режим крапельного заряджання з мінімальним струмом.

Пристрій QM-BC1020 може живитися від зарядки для мобільного телефону, павербанка, вихідного порту USB 5В комп'ютера чи розгалужувача. Одночасно може заряджати два акумулятори або один окремо. Позитивний електрод гнізда батареї має унікальну конструкцію, яка унеможливлює заряджання акумулятора при невірному встановленні. Контактна деталь негативного електрода батареї має роз’єм призначений для зарядки акумуляторів типу АА/ААА відповідно.

Технічні параметри:

• Вхідна напруга: DC 5В 2A.
• Вихідна напруга: DC 1.42В, 1600мA (АА /1600мА*1, 800мА*2; ААА /800мА*1, 400мА*2).
• Зарядка: червоне увімкнене.
• Повний заряд: зелене увімкнене.
• Особливості: 2 слоти незалежної зарядки.
• Сумісна модель акумулятора: АА/ААА Ni-MH/Ni-CD 1.2В.
• Розміри, мм: 74x32x25.
• Вага, г: 35. 5.

Інструкція з використання:

При підключенні порту USB зарядного пристрою до виходу порту адаптера живлення USB DC 5В 2A через кабель для зарядки індикатор на зарядному пристрої блимне червоним світлом та вимкнеться за відсутності акумуляторів в слоті зарядки. За наявності акумулятору 1.2В в гнізді для зарядки (зверніть увагу, що необхідно перевірити позитивну та негативну полярність батареї), індикатор загориться червоним кольором - зарядний пристрій знаходиться в стані заряджання.

Коли батарея вставлена в гніздо невірно, якщо плюсова і негативна полярність батареї змінена, індикатор на зарядному пристрої згасне (не загориться) і пристрій у цей час не працюватиме та акумулятор не буде заряджатися. Після правильного розміщення акумулятора індикатор зарядного пристрою загориться червоним, а коли акумулятор повністю заряджений - зеленим.

Для заряджання пристрій використовує імпульсний режим постійно струму, напруга без навантаження сягає 4.35-5.35В, та 1.42В при навантаженні. Подаючи імпульс 1.42В на акумулятор контролер отримує значення стану заряду, під час цього процесу напруга на акумулятор не подається, та обирає оптимальний струм для заряджання. Коли напруга на акумуляторі досягне 1.42В пристрій перейде в режим крапельного заряджання.

Якщо помилково встановлено «незарядну» батарейку індикатор зарядного пристрою буде блимати. Коли напруга акумулятору нижча за 0.7В, зарядний пристрій визначає, що це коротке замикання або пошкоджена батарея, активує захист і дисплей буде блимати. Після завершення заряджання вийміть акумулятор, відокремте зарядний пристрій від джерела живлення USB та упакуйте зарядний пристрій правильно для зберігання
